FreeRTOS

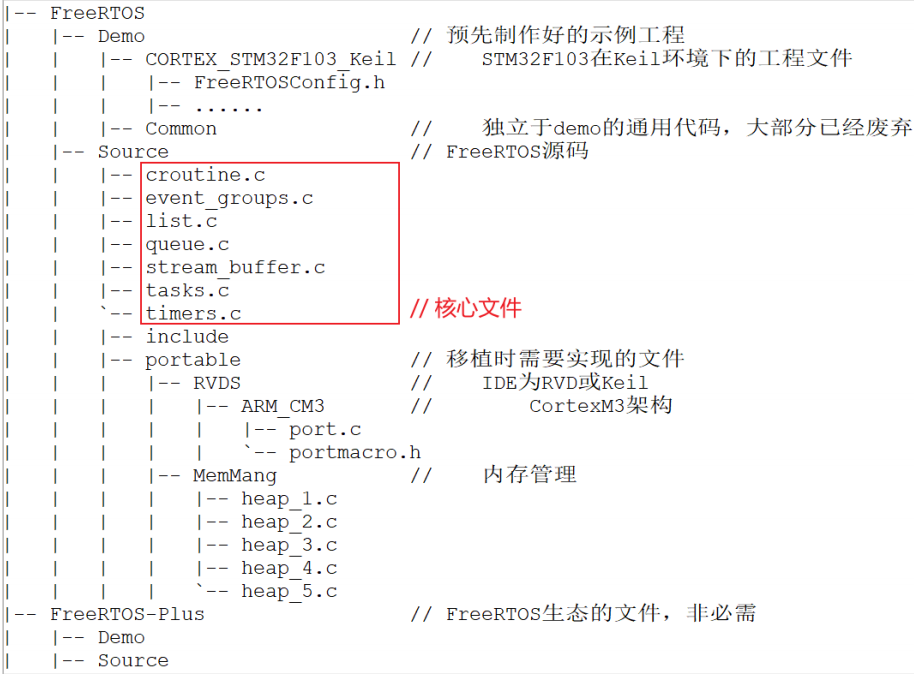

FreeRTOS 目录结构

目录结构如下

image-20231212210055753

RTOS的概念

普通单片机程序.

1
2
3
4
5
6
7
void main()
{
    while (1) {
        fun_A();
        fun_B();
    }
}

RTOS程序.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
void task_A()
{
    while (1) {
        fun_A();
    }
}

void task_B()
{
    while (1) {
        fun_B();
    }
}

void main()
{
    create_task(task_A);
    create_task(task_B);
    start_scheduler();

    while (1) {
        sleep()
    }
}

创建任务

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
void task_1(void* arg)
{
    while (1) {
        printf("task_1\r\n");
    }
}

void task_2(void* arg)
{
    while (1) {
        printf("task_2\r\n");
    }
}

int main(void)
{
    //创建任务句柄
    TaskHandle_t xHandlerTask1;
    TaskHandle_t xHandlerTask2;

    //创建任务
    //任务函数 任务名 栈大小 参数 优先级 任务句柄
    xTaskCreate(task_1, "task_1", 100, NULL, 1, &xHandlerTask1);
    xTaskCreate(task_2, "task_2", 100, NULL, 1, &xHandlerTask2);

	/* Start the scheduler. */
	vTaskStartScheduler();
}

创建静态任务

在FreeRTOSConfig.h文件中需要配置下列宏定义.

1
#define configSUPPORT_STATIC_ALLOCATION 1

还需要定义vApplicationGetIdleTaskMemory函数.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
TaskHandle_t xHandleTask3;

void Task3Function(void* arg)
{
    while (1) {
        printf("3");
    }
}

//手动提供的栈空间100*4字节 和 任务句柄结构体的空间
StackType_t xTask3Stack[100];
StaticTask_t xTask3TCB;

//提供给下文函数vApplicationGetIdleTaskMemory函数使用
StackType_t xIdleTaskStack[100];
StaticTask_t xIdleTaskTCB;

//vApplicationGetIdleTaskMemory函数
void vApplicationGetIdleTaskMemory( StaticTask_t ** ppxIdleTaskTCBBuffer,
                                        StackType_t ** ppxIdleTaskStackBuffer,
                                        uint32_t * pulIdleTaskStackSize )
{
    *ppxIdleTaskTCBBuffer = &xIdleTaskTCB;
    *ppxIdleTaskStackBuffer = xIdleTaskStack;
    *pulIdleTaskStackSize = 100;
}

int main(void)
{
    //后两个参数为自己提供的栈空间和任务句柄结构体空间
    //返回值为任务句柄
    xHandleTask3 = xTaskCreateStatic(task_3, "task_3", 100, NULL, 1, xTask3Stack, &xTask3TCB);
}

vTaskDelete

删除任务.

1
2
3
4
5
6
void vTaskDelete(TaskHandle_t xTaskToDelete);
/*
	1.自删:vTaskDelete(NULL)
	2.被删:vTaskDelete(pvTaskCode), pvTaskCode是自己的任务句柄
	3.删人:vTaskDelete(pvTaskCode), pvTaskCode是别人的任务句柄
*/

任务状态

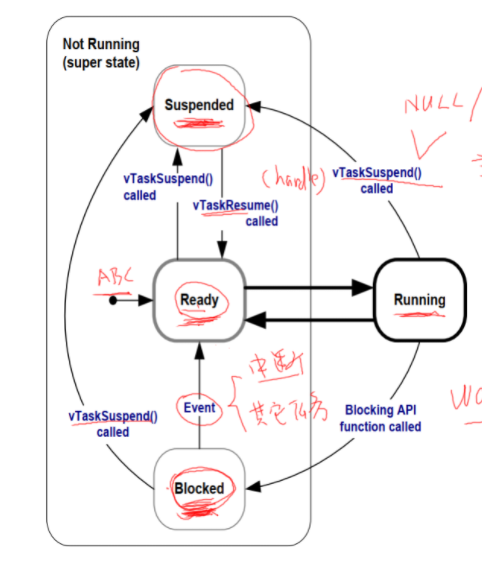

RTOS中共有四种状态，阻塞(Blocked)，暂停(Suspended)，就绪(Ready)，运行(Running)，其转换过程可以参考下图.
image-20231213133018217

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51

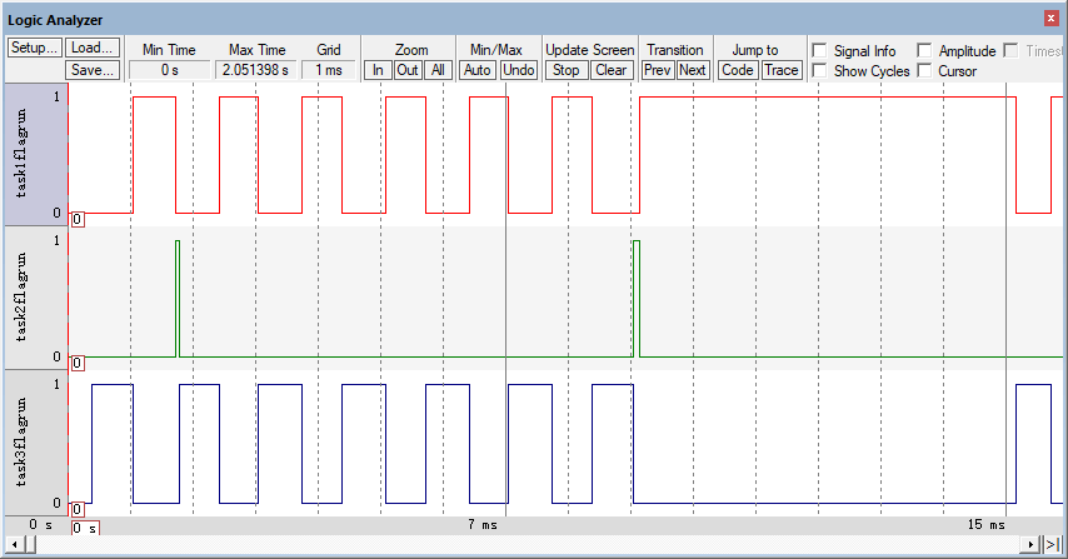

void task_1(void* arg)
{
    //获取起始tick 一个tick 1ms, 可在FreeRTOSConfig.h配置
    TickType_t Start = xTaskGetTickCount();
    TickType_t t;
    int flag = 0;

    while (1) {
        t = xTaskGetTickCount();

        task1flagrun = 1;
        task2flagrun = 0;
        task3flagrun = 0;
        printf("1");

        if (!flag && (t > Start + 10)) {
            //运行10个Tick后，将task_3挂起
            //即进入Suspended状态
            vTaskSuspend(xHandleTask3);
            flag = 1;
        }
        if (t > Start + 20) {
            //在运行10个Tick后，将task_3唤醒
            //即进入Ready状态
            vTaskResume(xHandleTask3);
        }
    }
}

void task_2(void* arg)
{
    while (1) {
        task1flagrun = 0;
        task2flagrun = 1;
        task3flagrun = 0;
        printf("2");

        //每执行一次，将自己Blocked 10个Tick
        vTaskDelay(10);
    }
}

void task_3(void* arg)
{
    while (1) {
        task1flagrun = 0;
        task2flagrun = 0;
        task3flagrun = 1;
        printf("3");
    }
}

image-20231213134156397

vTaskDelay

两种不同的Delay，vTaskDelay和vTaskDelayUntil.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
//如下为有变动的部分
void task_1(void* arg)
{
    TickType_t Start = xTaskGetTickCount();
    int i = 0;
    int j = 0;

    while (1) {
        task1flagrun = 1;
        task2flagrun = 0;
        task3flagrun = 0;

        //确保每次task_1执行不同的时间
        for (i = 0; i < rand[j]; i++)
            printf("1");

        j++;
        if (j == 5)
            j = 0;

#if 0
        vTaskDelay(20);
#else
        vTaskDelayUntil(&Start, 20);
#endif

    }
}

void main()
{
    //提高task_1的优先级
    xTaskCreate(task_1, "task_1", 100, NULL, 2, &xHandleTask1);
}

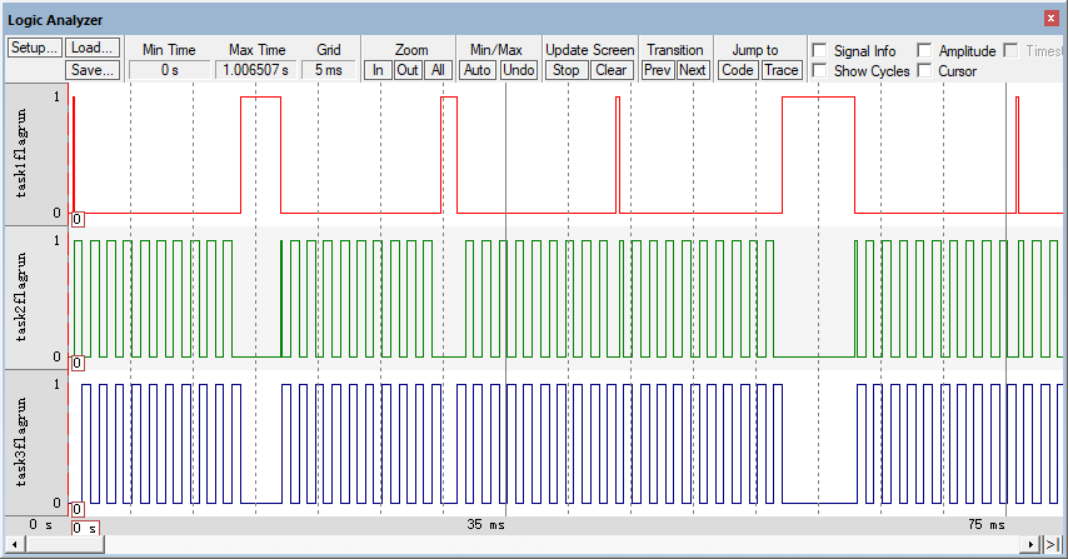

vTaskDelay

每次执行结束到下次执行开始之间的时间间隔相同. 间隔即位所填参数.

image-20231213135219765

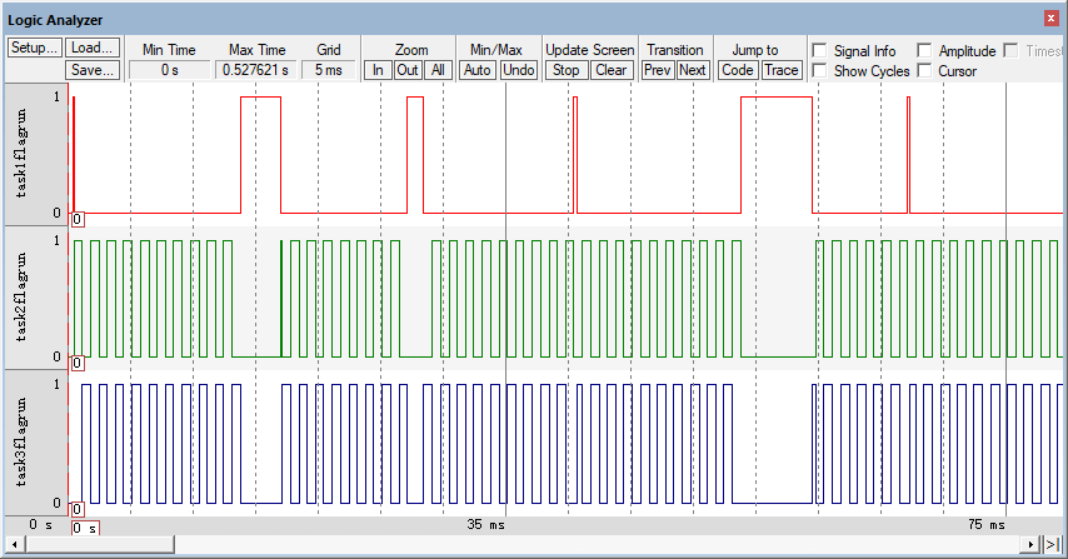

vTaskDelayUntil

每次执行开始到下次执行开始之间的时间间隔相同.间隔即位所填参数

image-20231213135326314

空闲函数与其钩子函数

空闲函数用于帮助自删的任务函数处理后续工作如内存回收等，同时还可以定义钩子函数，在空闲函数中调用. 钩子函数的出现是便于我们利用空闲函数，但不破坏其本身的功能，所以为了保证其原本的功能能正常执行，即处理自删任务的内存回收，不能使空闲函数进入Suspended和Blocked状态，以及建议钩子函数处理的工作需要优先级低且简单高效.

为了使用钩子函数，首先需要在FreeRTOSConfig.h中定义如下宏定义：

1
#define configUSE_IDLE_HOOK 1

然后实现如下函数：

1
2
3
4
5
void vApplicationIdleHook(void)
{
    //执行你所需代码
    printf("Idle Task Running...\r\n");
}

注意不要在钩子函数中执行死循环.

任务调度算法

  1. 是否允许抢占:
    允许抢占的话，高优先级的任务先执行；不允许抢占的话，大家都是平等，谁先执行谁就一致霸占住，除非主动放弃CPU资源.
  2. 允许抢占时，是否允许时间片轮转：
    允许时间片轮转的话，同优先级的任务交替执行；不允许时间片轮转的话，谁先运行谁就一直运行.

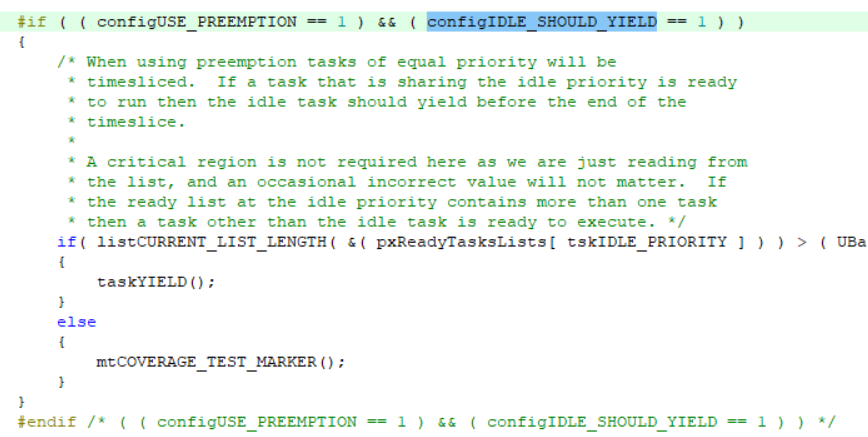

  3. 允许抢占时，允许时间片轮转时，空闲任务是否让步：
    即空闲任务中存在一条判断语句，如果定义了该宏定义，执行一次调度.
    image-20231213150216638
